AI 算力驱动高速光互联，江木智能 MAP900-MSOP 破解量产测试难题
AI算力与超大规模数据中心驱动下，CPO、NPO、ELSFP已进入规模化商用周期，成为1.6T/3.2T及以上高速光互联的核心技术路线。2026年被行业公认为CPO量产元年、NPO放量元年、ELSFP外置
AI算力与超大规模数据中心驱动下，CPO、NPO、ELSFP已进入规模化商用周期，成为1.6T/3.2T及以上高速光互联的核心技术路线。2026年被行业公认为CPO量产元年、NPO放量元年、ELSFP外置光源规模化配套元年，多通道、高功率、窄线宽、保偏耦合成为产业刚需，高精度偏振测试直接决定良率、成本与交付能力。上海江木智能MAP900#x2011;MSOP多通道偏振分析仪，以8通道并行、50dB超宽PER、+25dBm高功率耐受，为CPO/NPO/ELSFP全流程提供一站式测试解决方案。
一、产业现状：CPO/NPO/ELSFP三重共振，重构光通信格局

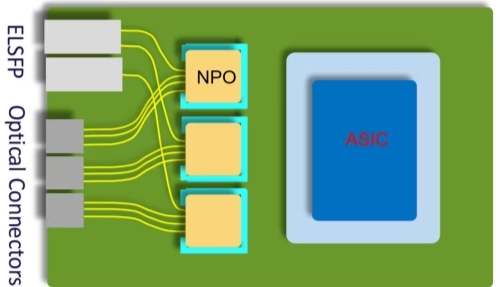

1. NPO近封装光学：过渡路线率先放量
NPO光引擎靠近芯片部署，兼顾集成度与可维护性，2026年获大规模商用订单，成为板级互联主流选择。NPO普遍采用ELSFP作为外置光源，快速形成“NPO+ELSFP”成熟落地形态。
图片来源于网络

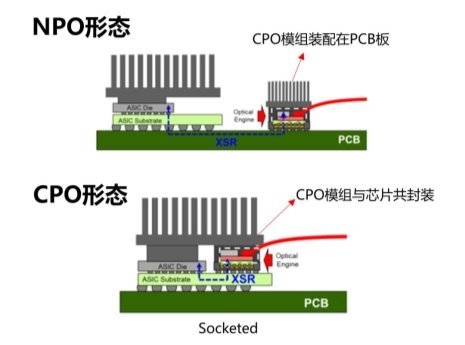

2. CPO光电共封装：从概念走向量产
CPO将光引擎与交换ASIC共封一体，电互联从厘米级缩至毫米级，功耗降低50%~70%，带宽密度提升4~10倍，是AI集群超高速互联的终极方案。2026年英伟达Spectrum#x2011;X CPO交换机量产，台积电硅光平台落地，1.6T批量交付、3.2T进入验证，产业链进入业绩集中兑现期。
3. ELSFP外置光源：CPO/NPO的“能量心脏”
ELSFP是OIF标准定义的面板可插拔外置光源模块，为CPO/NPO硅光引擎提供高功率、窄线宽、保偏激光输入，解决共封装热管理与可靠性难题。2026年ELSFP市场快速扩容，成为CPO产业链中增速最猛的环节之一。
图片来源于网络
三者共同指向：多通道并行、高功率输入、窄线宽保偏、高精度偏振对准，传统单通道测试设备已无法匹配量产需求。
二、核心痛点：偏振性能决定CPO/ELSFP成败
在CPO/NPO/ELSFP系统中，偏振指标是良率天花板：
PER偏振消光比：高端场景要求50dB，直接影响信噪比、误码率与传输距离；
偏振轴对准：保偏耦合角度偏差超0.5°即大幅劣化性能；
多通道一致性：8/16路同步测试是产线效率底线；
高功率耐受：外置光源常达+25dBm，普通仪表易饱和损坏。
**敲黑板划重点：偏振测不准，耦合就不稳，良率上不去**

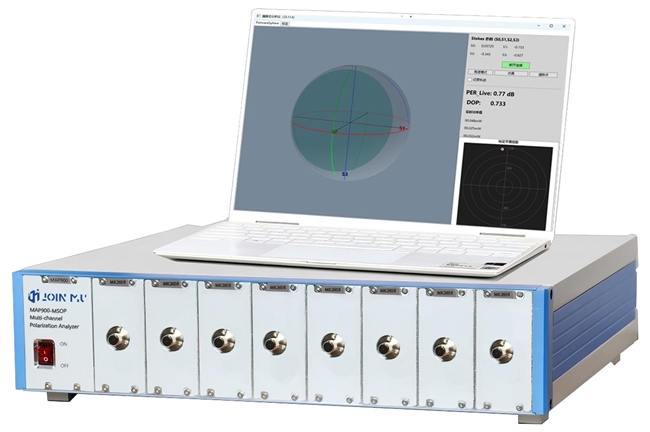

三、MAP900#x2011;MSOP：专为CPO/ELSFP定制的多通道偏振测试利器
MAP900#x2011;MSOP由上海江木智能针对高功率窄线宽多路保偏光源耦合深度开发，完美适配CPO、ELSFP模块耦合与测试全流程。

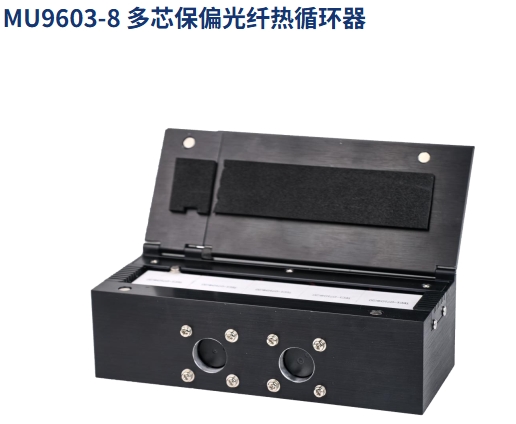

可结合我司配套的8芯MU9603-8保偏光纤热循环器一起使用，实现准确、快速的激光器耦合，窄带激光器PER测试。
**核心优势**
8通道独立并行测试：一站式满足ELSFP、CPO多通道耦合调试，效率远超单通道设备；
超宽PER高精度测量：0~50dB量程，0~30dB不确定度0.3dB、30~50dB不确定度0.6dB，支撑极致链路质量；
高功率安全输入：-40~+25dBm，兼容外置高功率窄线宽光源；

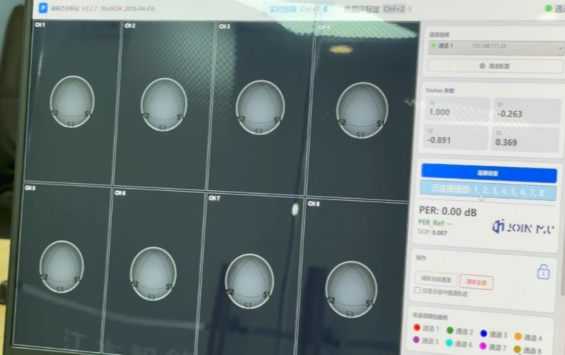

保偏全功能检测：快轴/慢轴识别、偏振角度测试、偏振#x2011;波长关系扫描；
系统级协同：可搭配MU9603#x2011;8多芯保偏光纤热循环器，实现快速精准激光器耦合；
工程化友好：Type#x2011;C/RJ45双接口、上位机远程控制、尺寸450×300×100mm、重量＜10kg，适配产线与实验室。
**关键参数一览**
参数 | 指标 |
波长范围 | 1270~1350nm/1510~1590nm |
PER测量范围 | 0~50dB |
PER不确定度 | 0.3dB (PER=0~30dB)；0.6dB (PER=30~50dB) |
输入光功率 | -40~+25dBm |
偏振角度不确定度 | ±(0.1°+4%×角度) |
通信接口 | Type-C/RJ45 |
供电 | 100~240V AC 50/60Hz |
四、产业价值：打通研发→耦合→量产全链路
研发端：高精度PER与偏振角度表征，支撑硅光、光引擎、保偏器件迭代；
耦合端：多通道同步+轴对准检测，显著提升耦合效率与一次合格率；
量产端：高功率耐受、长期稳定、自动化上位机，适配批量产测；
系统端：与多芯热循环器联动，形成光源#x2011;耦合#x2011;测试一站式方案。
在CPO/NPO/ELSFP放量周期，MAP900#x2011;MSOP以多通道、高精度、高功率、工程化四大优势，成为高速光器件测试的“标配仪表”。
五、结语
AI算力浪潮下，CPO、NPO、ELSFP重构全球光通信格局，多通道、保偏、高功率、窄线宽成为技术主线。偏振性能不再是辅助指标，而是决定良率、成本与竞争力的核心命脉。
上海江木智能MAP900#x2011;MSOP多通道偏振分析仪，以8通道并行、50dB超宽PER、+25dBm高功率、快/慢轴检测、系统级配套能力，为CPO/ELSFP全流程提供精准、高效、稳定的测试支撑。可与MAP1000#x2011;PMCA全自动多芯MT/FA保偏调芯仪、MAP900#x2011;MPTS多通道保偏器件消光比测试系统深度联动，构建保偏器件全自动生产测试闭环。从保偏轴对准、快/慢轴检测、激光器精准耦合，到多通道PER批量验证，全程自动化、多通道并行、数据统一可追溯，高效打通CPO/ELSFP从研发调芯到规模量产的关键测试环节，显著提升产线节拍、降低人工成本、保障产品一致性与可靠性，助力国产光通信在高速集成时代抢占先机、领跑全球。
